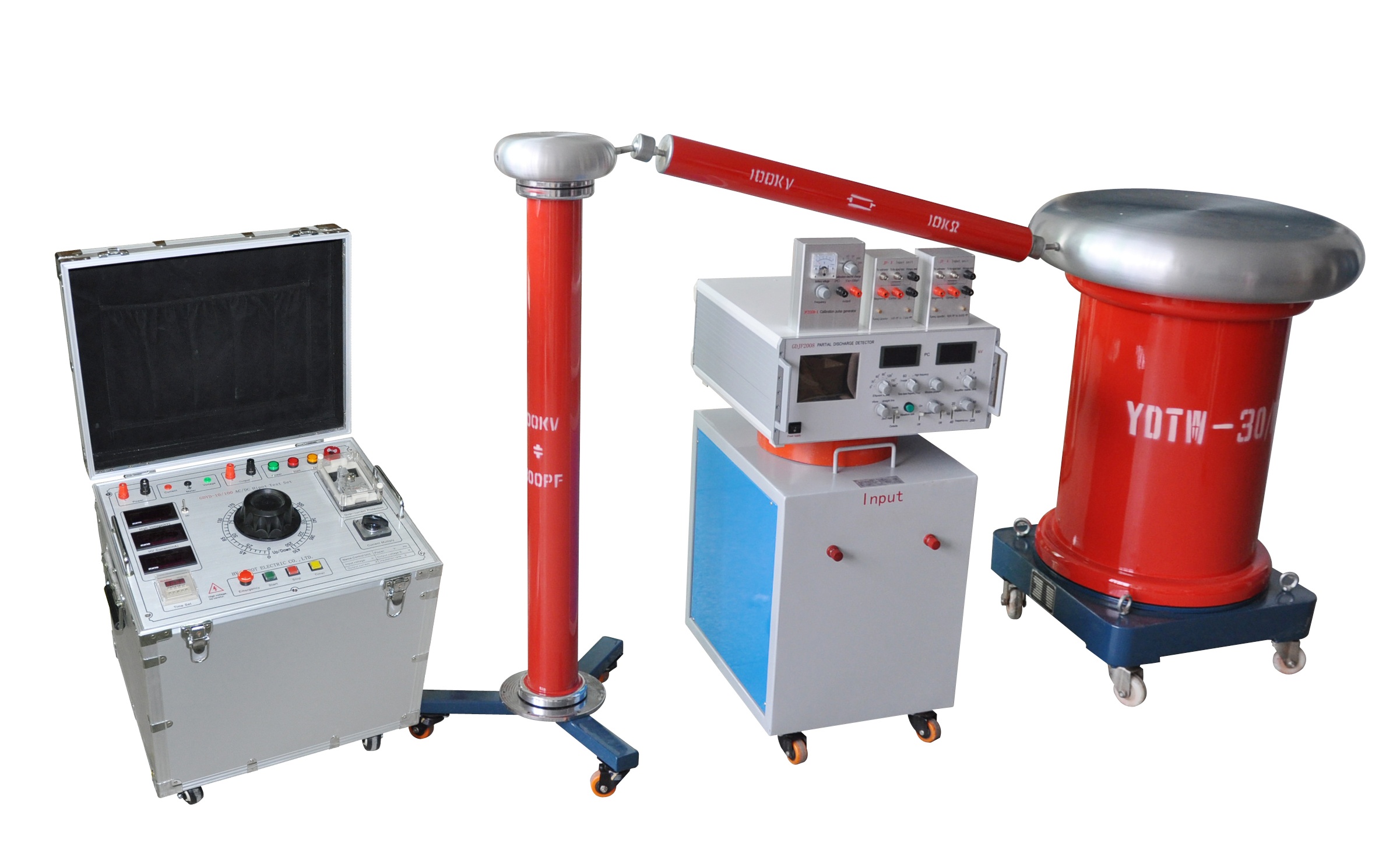

產品簡介

主要用途:
主要用于所有電氣設備的交流耐壓試驗和局部放電試驗。利用勵磁變壓器激發串聯或并聯諧振回路，通過調節變頻電源的輸出頻率，使得回路中的電抗器電感L和試品電容C發生諧振,諧振電壓即為試品上所加電壓?；蛲ㄟ^中間變壓器直接輸出至變壓器初級進行感應耐壓試驗。
該試驗系統適用于:

1. 電力變壓器的感應耐壓和局部放電試驗。
2. 互感器的交流耐壓和局部放電試驗。
3. 電力電纜的交流耐壓試驗。
4. GIS組合電器的交流耐壓試驗。
5. 斷路器、隔離開關、絕緣子、套管等容性設備的交流耐壓試驗。
6. 適用于大型發電機組工頻耐壓試驗。
7. 適用于大型地網測試用電源。

功能特點

1. 試驗的等效性好。輸出即為正弦波，波形失真度小，畸變率<3%，不需要測量峰值。
2. 采用光纖方式控制，徹底將高壓和低壓控制回路隔離。
3. 安全可靠，本裝置內集合了多種保護。包括:放電擊穿保護、過電壓整定保護、輸出短路保護、開機零位保護、橋臂放大回路保護、功率曲線保護等。
4. 本裝置中的信號源由專用芯片產生，采用微機控制，輸出頻率穩定性高，可以到達0.01Hz。
5. 本裝置配置了無局放電抗器,采用氣體絕緣,局放量≤5pC。

技術參數

1. 額定輸入電壓:三相交流380V±10%，50Hz
2. 輸出頻率范圍:30Hz～300Hz，連續可調
3. 頻率不穩定度:≤0.05%
4. 電壓不穩定度:≤1.0%
5. 非線性失真度:≤1%
6. 局部放電量:≤10pC

參考標準

DL/T 596-1996 、GB50150-2016 、GB10229-88 、GB1094 、GB1094.1-GB1094.6-96 、GB2900 、GB/T16927.1~2-1997 、DL/T474.4-2006 、DL/T1015 、GB/T311.1-1997 、GB191-2000、JB/T9641-1999、IEC358(1990) 、GB4793-1984 、GB/T3859.2-1993 、GB/T2423.8-1995 、DL/T849.6-2004
